Das präzise Messen eines Stahlrohres ist eine grundlegende Voraussetzung für erfolgreiche Projekte im Maschinenbau, Metallbau, Rohrleitungsbau und Heimwerkerbereich.
Bereits geringe Messfehler können dazu führen, dass Rohre nicht zusammenpassen oder Verbindungen und Befestigungen nicht korrekt funktionieren.
In diesem detaillierten Guide erfahren Sie Schritt für Schritt, wie Stahlrohre richtig gemessen werden, welche Maße entscheidend sind und welche Werkzeuge dabei zum Einsatz kommen.
Was bedeutet das Messen eines Stahlrohres?
Das Messen eines Stahlrohres umfasst die exakte Bestimmung aller wichtigen Abmessungen, die für Auswahl, Fertigung und Montage erforderlich sind. Dazu gehören unter anderem Außendurchmesser, Innendurchmesser, Wandstärke und Rohrlänge. Diese Maße bestimmen die Stabilität, Belastbarkeit und Kompatibilität des Rohres mit Fittings, Verbindern und anderen Bauteilen.
Zu den wichtigsten Messwerten gehören:
- Außendurchmesser
- Innendurchmesser
- Wandstärke
- Rohrlänge
- Rohrgewicht
- Rundheit
- Materialstärke
- Gewinde (falls vorhanden)
Warum ist das genaue Messen von Stahlrohren wichtig?
Exakte Messungen gewährleisten, dass Stahlrohre optimal miteinander kombiniert werden können. Fehlerhafte Maße führen häufig zu Montageproblemen, Undichtigkeiten oder einer verminderten Belastbarkeit. Besonders im Anlagenbau, Heizungsbau und in industriellen Konstruktionen sind präzise Rohrmaße unverzichtbar, um Sicherheit, Funktionalität und eine lange Lebensdauer der gesamten Anlage sicherzustellen.
Die wichtigsten Vorteile genauer Messungen:
- Passgenaue Verbindungen
- Weniger Materialverlust
- Höhere Sicherheit
- Schnellere Montage
- Geringere Kosten
- Einhaltung technischer Normen
- Bessere Planung
- Höhere Stabilität
Welche Werkzeuge werden zum Messen von Stahlrohren benötigt?
Für präzise Messergebnisse stehen unterschiedliche Messwerkzeuge zur Verfügung. Die Wahl hängt von der erforderlichen Genauigkeit sowie vom Rohrdurchmesser ab. Während einfache Messungen oft mit einem Maßband möglich sind, werden für technische Anwendungen meist Messschieber oder Mikrometer verwendet.
Messschieber
Der Messschieber gehört zu den wichtigsten Messwerkzeugen im Metallbereich. Mit ihm lassen sich Außen- und Innendurchmesser sowie Tiefenmaße sehr genau bestimmen. Digitale Messschieber erleichtern das Ablesen und liefern präzise Ergebnisse bis auf wenige Hundertstel Millimeter.
Mikrometer
Ein Mikrometer wird hauptsächlich zur Messung der Wandstärke oder kleiner Durchmesser verwendet. Durch seine hohe Genauigkeit eignet es sich besonders für industrielle Anwendungen und Qualitätskontrollen.
Maßband
Für die Bestimmung der Rohrlänge oder großer Rohrdurchmesser ist das Maßband eine praktische Lösung. Es eignet sich besonders für Baustellen und grobe Vorabmessungen.
Rohrumfangband
Ein Rohrumfangband misst den Umfang eines Stahlrohres und ermöglicht anschließend die Berechnung des Außendurchmessers. Diese Methode wird häufig bei bereits installierten oder sehr großen Rohren verwendet.
Die wichtigsten Maße eines Stahlrohres
Bei Stahlrohren sind mehrere Maße entscheidend. Jedes einzelne beeinflusst die Stabilität, das Gewicht sowie die Kompatibilität mit Rohrverbindungen. Wer alle Maße korrekt bestimmt, kann das passende Rohr für den jeweiligen Einsatzbereich sicher auswählen.
Außendurchmesser
Der Außendurchmesser beschreibt den Abstand zwischen den beiden äußeren Rohrseiten. Dieses Maß ist besonders wichtig für Rohrschellen, Fittings, Kupplungen und viele Verbindungselemente. In den meisten technischen Tabellen wird der Außendurchmesser als Hauptmaß verwendet.
Innendurchmesser
Der Innendurchmesser bestimmt den verfügbaren Durchflussquerschnitt eines Rohres. Besonders bei Wasser-, Gas- und Luftleitungen beeinflusst dieses Maß die Förderleistung sowie den Strömungswiderstand erheblich.
Wandstärke
Die Wandstärke beschreibt den Abstand zwischen Innen- und Außenfläche des Stahlrohres. Sie beeinflusst sowohl die Druckfestigkeit als auch das Gewicht und die Belastbarkeit des Rohres. Dickere Wände ermöglichen höhere Betriebsdrücke.
Rohrlänge
Die Rohrlänge wird von einem Rohrende bis zum anderen gemessen. Sie spielt bei Planung, Materialbedarf und Zuschnitt eine wichtige Rolle und sollte möglichst exakt bestimmt werden.
Standardgrößen von Stahlrohren
Stahlrohre werden nach genormten Durchmessern hergestellt. Dadurch lassen sie sich problemlos mit passenden Rohrverbindern und Armaturen kombinieren. Die Auswahl der richtigen Größe erleichtert Planung, Montage und Wartung erheblich.
Stahlrohr Größentabelle
| Außendurchmesser | Wandstärke | Innendurchmesser (ca.) | Typische Anwendung |
|---|---|---|---|
| 10 mm | 1 mm | 8 mm | Modellbau |
| 15 mm | 1,5 mm | 12 mm | Sanitär |
| 20 mm | 2 mm | 16 mm | Heizungsbau |
| 25 mm | 2 mm | 21 mm | Rohrleitungen |
| 30 mm | 2 mm | 26 mm | Maschinenbau |
| 40 mm | 2,5 mm | 35 mm | Stahlbau |
| 50 mm | 3 mm | 44 mm | Industrie |
| 60 mm | 3 mm | 54 mm | Anlagenbau |
| 80 mm | 4 mm | 72 mm | Schwerer Rohrbau |
| 100 mm | 5 mm | 90 mm | Großanlagen |

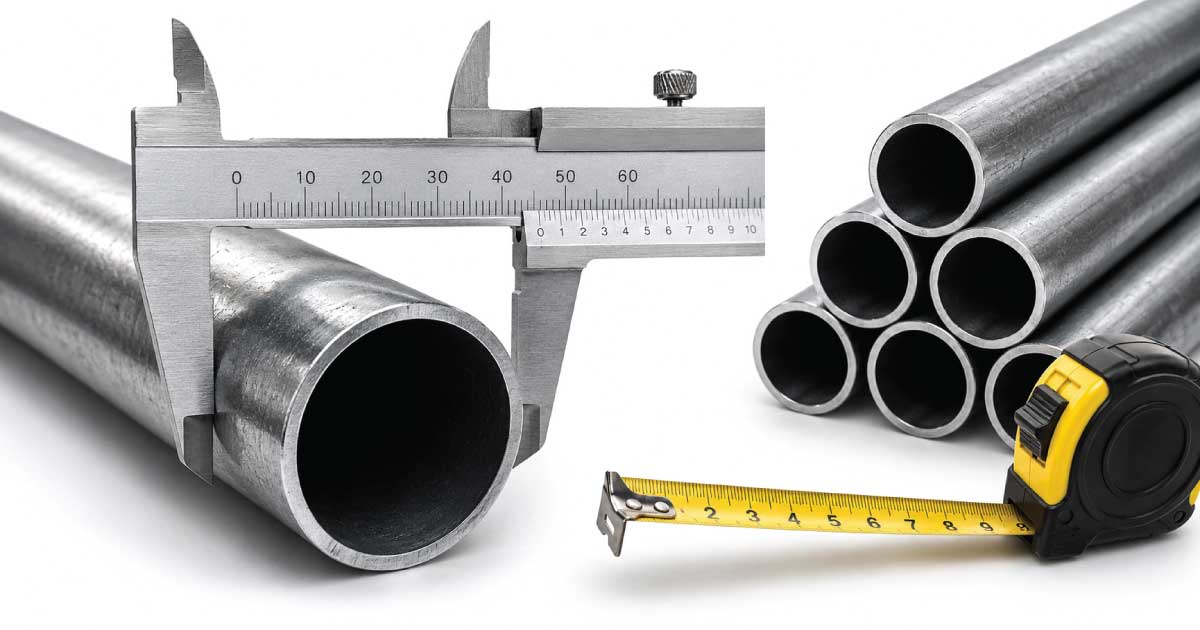

Wie misst man den Außendurchmesser richtig?
Der Außendurchmesser wird mit einem Messschieber direkt an der Außenseite des Rohres gemessen. Dabei sollten die Messschenkel exakt rechtwinklig zum Rohr anliegen. Mehrere Messungen an unterschiedlichen Stellen helfen dabei, eventuelle Verformungen oder Fertigungstoleranzen zu erkennen und ein möglichst genaues Ergebnis zu erhalten.
Schritt-für-Schritt-Anleitung
- Rohr reinigen
- Messschieber öffnen
- Außenflächen anlegen
- Messschieber leicht schließen
- Messwert ablesen
- Messung mehrfach wiederholen
- Durchschnittswert bilden
Wie misst man den Innendurchmesser richtig?
Der Innendurchmesser wird mit den Innenmessschenkeln eines Messschiebers gemessen. Die Messschenkel werden vorsichtig im Rohrinneren angesetzt und bis zur Innenwand geöffnet. Anschließend wird der Messwert exakt abgelesen. Mehrere Messungen verbessern die Genauigkeit und helfen dabei, eventuelle Abweichungen festzustellen.
Wie bestimmt man die Wandstärke eines Stahlrohres?
Die Wandstärke kann direkt mit einem Mikrometer oder durch Berechnung ermittelt werden. Dazu wird der Außendurchmesser gemessen und der Innendurchmesser davon abgezogen. Das Ergebnis wird anschließend durch zwei geteilt. Diese Methode liefert zuverlässige Werte für die meisten Stahlrohre.
Formel zur Berechnung:
Wandstärke = (Außendurchmesser − Innendurchmesser) ÷ 2
Beispiel:
- Außendurchmesser: 50 mm
- Innendurchmesser: 44 mm
Berechnung:
(50 − 44) ÷ 2 = 3 mm Wandstärke
💡 Nützliche Messanleitung: 👉 Schrauben Größentabelle: Alle Standardgrößen im Überblick
Häufige Messfehler vermeiden
Bereits kleine Fehler beim Messen können zu erheblichen Problemen während der Montage führen. Verschmutzte Oberflächen, ungeeignete Messwerkzeuge oder schräg angesetzte Messschieber beeinflussen das Ergebnis. Eine sorgfältige Vorbereitung und mehrere Kontrollmessungen erhöhen die Genauigkeit und sorgen für zuverlässige Messergebnisse.
Typische Fehlerquellen:
- Verschmutzte Rohrflächen
- Schräges Ansetzen des Messschiebers
- Beschädigte Messwerkzeuge
- Nur eine einzige Messung durchführen
- Verwechslung von Innen- und Außendurchmesser
- Ungenaue Ablesung
- Verformte Rohrenden messen
Stahlrohre nach Norm richtig messen
Stahlrohre werden nach verschiedenen nationalen und internationalen Normen gefertigt. Diese legen Außendurchmesser, Wandstärken, Fertigungstoleranzen und Materialeigenschaften fest. Wer ein Rohr nach Norm misst, kann die gemessenen Werte leichter mit technischen Tabellen vergleichen und das passende Zubehör wie Rohrverbinder, Flansche oder Fittings auswählen.
Wichtige Normen für Stahlrohre
| Norm | Beschreibung |
|---|---|
| DIN EN 10255 | Stahlrohre für Gewindeverbindungen |
| DIN EN 10220 | Maße und Gewichte von Stahlrohren |
| DIN EN 10216 | Nahtlose Stahlrohre |
| DIN EN 10217 | Geschweißte Stahlrohre |
| ISO 4200 | Internationale Rohrabmessungen |
Die Einhaltung dieser Normen erleichtert Planung, Montage und Austausch von Stahlrohren in technischen Anlagen.
Toleranzen beim Messen von Stahlrohren
Kein Stahlrohr wird exakt auf den letzten Hundertstelmillimeter gefertigt. Deshalb erlauben technische Normen bestimmte Fertigungstoleranzen. Diese Abweichungen liegen innerhalb festgelegter Grenzwerte und beeinflussen die Funktion in der Regel nicht. Beim Vermessen sollten diese Toleranzen berücksichtigt werden, um Fehlbewertungen und unnötige Materialaustausche zu vermeiden.
Typische Toleranzen betreffen:
- Außendurchmesser
- Innendurchmesser
- Wandstärke
- Rohrlänge
- Geradheit
- Rundheit
- Gewicht
- Oberflächenbeschaffenheit
Rohrgewicht berechnen
Das Gewicht eines Stahlrohres spielt bei Transport, Montage und Tragwerksplanung eine wichtige Rolle. Es hängt hauptsächlich vom Außendurchmesser, der Wandstärke, der Rohrlänge und der Dichte des verwendeten Stahls ab. Eine genaue Gewichtsberechnung erleichtert die Materialplanung und verhindert Überlastungen bei Konstruktionen oder Hebevorgängen.
Beispielhafte Stahlrohr-Gewichte
| Außendurchmesser | Wandstärke | Gewicht pro Meter (ca.) |
|---|---|---|
| 20 mm | 2 mm | 0,89 kg |
| 25 mm | 2 mm | 1,14 kg |
| 30 mm | 2 mm | 1,40 kg |
| 40 mm | 2,5 mm | 2,42 kg |
| 50 mm | 3 mm | 3,56 kg |
| 60 mm | 3 mm | 4,33 kg |
| 80 mm | 4 mm | 7,50 kg |
| 100 mm | 5 mm | 11,90 kg |
Die Werte dienen als Richtwerte und können je nach Materialqualität und Norm geringfügig abweichen.
Unterschied zwischen Zoll- und Millimetermaßen
Im Rohrleitungsbau werden sowohl metrische Maße als auch Zollgrößen verwendet. Während der Außendurchmesser meist in Millimetern angegeben wird, beziehen sich Zollangaben häufig auf die Nennweite. Deshalb entspricht ein Zollmaß nicht immer exakt dem gemessenen Außendurchmesser des Rohres.
Vergleichstabelle Zoll und Millimeter
| Zoll | Außendurchmesser (ca.) |
|---|---|
| 1/8″ | 10,3 mm |
| 1/4″ | 13,7 mm |
| 3/8″ | 17,2 mm |
| 1/2″ | 21,3 mm |
| 3/4″ | 26,9 mm |
| 1″ | 33,7 mm |
| 1¼” | 42,4 mm |
| 1½” | 48,3 mm |
| 2″ | 60,3 mm |
Stahlrohre für unterschiedliche Anwendungen messen
Je nach Einsatzgebiet unterscheiden sich die Anforderungen an die Messung eines Stahlrohres. Während im Maschinenbau höchste Präzision erforderlich ist, stehen im Bauwesen häufig Länge und Außendurchmesser im Vordergrund. Für Druckleitungen spielen zusätzlich Wandstärke und Innendurchmesser eine entscheidende Rolle.
Typische Einsatzbereiche:
- Maschinenbau
- Rohrleitungsbau
- Heizungsanlagen
- Stahlbau
- Fahrzeugbau
- Geländerbau
- Möbelbau
- Industrieanlagen
- Fördertechnik
Praktische Tipps für präzise Messungen
Mit der richtigen Vorgehensweise lassen sich Messfehler deutlich reduzieren. Hochwertige Messwerkzeuge, saubere Rohrflächen und mehrere Kontrollmessungen verbessern die Genauigkeit erheblich. Besonders bei sicherheitsrelevanten Projekten sollten alle Messwerte sorgfältig dokumentiert und überprüft werden.
Empfohlene Vorgehensweise:
- Rohr vor der Messung reinigen
- Geeignete Messwerkzeuge verwenden
- Messschieber regelmäßig kalibrieren
- Mehrfach messen
- Werte dokumentieren
- Beschädigte Rohrenden vermeiden
- Messungen bei guter Beleuchtung durchführen
- Ergebnisse mit Normtabellen vergleichen
💡 Nützliche Messanleitung: 👉 Federringe Größentabelle: Professioneller Größen Guide
Häufige Fehler beim Messen von Stahlrohren
Viele Messfehler entstehen durch eine falsche Handhabung der Messwerkzeuge oder ungenaue Arbeitsweise. Selbst kleine Abweichungen können dazu führen, dass Rohrverbindungen nicht korrekt passen oder Dichtungen und Fittings nicht ordnungsgemäß montiert werden können. Eine sorgfältige Kontrolle aller Messwerte verhindert kostspielige Nacharbeiten.
Zu den häufigsten Fehlern gehören:
- Außendurchmesser falsch ablesen
- Innendurchmesser verwechseln
- Wandstärke falsch berechnen
- Nur einmal messen
- Verformte Rohrenden verwenden
- Verschmutzte Messflächen
- Ungeeignete Messgeräte einsetzen
- Fertigungstoleranzen ignorieren
- Zoll- und Millimetermaße verwechseln
Tipps beim Kauf eines Stahlrohres
Vor dem Kauf sollten sämtliche Maße sorgfältig überprüft werden. Neben Durchmesser und Wandstärke spielen Materialqualität, Norm, Oberflächenbeschaffenheit und Einsatzzweck eine wichtige Rolle. Ein korrekt ausgewähltes Stahlrohr erleichtert die Montage und erhöht die Lebensdauer der gesamten Konstruktion.
Achten Sie beim Kauf auf:
- Passenden Außendurchmesser
- Richtige Wandstärke
- Geeignete Rohrlänge
- Entsprechende DIN- oder EN-Norm
- Materialqualität
- Korrosionsschutz
- Oberflächenzustand
- Fertigungstoleranzen
- Passende Zubehörteile
Fazit
Das präzise Messen eines Stahlrohres bildet die Grundlage für sichere und passgenaue Konstruktionen. Außendurchmesser, Innendurchmesser, Wandstärke und Rohrlänge müssen sorgfältig bestimmt werden, um die richtige Rohrgröße auszuwählen und eine problemlose Montage zu gewährleisten.
Mit geeigneten Messwerkzeugen, der Berücksichtigung geltender Normen sowie mehreren Kontrollmessungen lassen sich zuverlässige Ergebnisse erzielen.
Eine sorgfältige Vermessung spart Zeit, reduziert Materialverluste und erhöht die Sicherheit in Maschinenbau, Rohrleitungsbau und zahlreichen weiteren technischen Anwendungen.
💡 Nützliche Messanleitung: 👉 Inbusschlüssel Größentabelle: Präzise Größen Guide
Häufig gestellte Fragen (FAQ)
Welches Maß ist bei einem Stahlrohr am wichtigsten?
Der Außendurchmesser ist in den meisten Anwendungen das wichtigste Maß, da Rohrverbinder, Schellen, Kupplungen und Fittings danach ausgewählt werden. Je nach Einsatzbereich spielen jedoch auch Wandstärke und Innendurchmesser eine entscheidende Rolle, beispielsweise für die Durchflussmenge, Belastbarkeit oder Druckfestigkeit des Stahlrohres.
Wie wird die Wandstärke eines Stahlrohres berechnet?
Die Wandstärke wird mit der Formel (Außendurchmesser − Innendurchmesser) ÷ 2 berechnet. Alternativ kann sie direkt mit einem Mikrometer oder einem geeigneten Wandstärkenmessgerät bestimmt werden. Eine exakte Messung ist besonders wichtig, um die Belastbarkeit und Eignung des Stahlrohres für den vorgesehenen Einsatz sicherzustellen.
Welches Messwerkzeug eignet sich am besten?
Für die meisten Messaufgaben ist ein digitaler Messschieber die beste Wahl. Er ermöglicht eine präzise Bestimmung des Außen- und Innendurchmessers. Soll die Wandstärke besonders genau gemessen werden, empfiehlt sich die Verwendung eines Mikrometers, da dieses selbst kleinste Maßabweichungen zuverlässig erfasst.
Warum stimmen Zoll- und Millimetermaße nicht überein?
Bei vielen Stahlrohren beziehen sich Zollangaben auf die Nennweite (NPS) und nicht auf den tatsächlichen Außendurchmesser. Deshalb weichen die gemessenen Millimeterwerte häufig von der einfachen Zoll-Umrechnung ab. Zur sicheren Bestimmung sollten daher immer die entsprechenden Normtabellen oder Herstellerangaben herangezogen werden.
Wie oft sollte ein Stahlrohr gemessen werden?
Für möglichst genaue Ergebnisse sollte ein Stahlrohr an mehreren Stellen gemessen werden. Dadurch lassen sich Fertigungstoleranzen, Verformungen, Verschleiß oder Beschädigungen zuverlässig erkennen. Besonders bei gebrauchten oder stark belasteten Rohren erhöht diese Vorgehensweise die Messgenauigkeit und sorgt für eine sichere Auswahl passender Bauteile.
Welche Normen sind für Stahlrohre besonders wichtig?
Zu den wichtigsten Normen für Stahlrohre gehören DIN EN 10220, DIN EN 10255, DIN EN 10216 und DIN EN 10217. Diese Normen regeln Abmessungen, Wandstärken, Toleranzen und technische Anforderungen verschiedener Stahlrohrtypen. Sie gewährleisten eine hohe Kompatibilität und Qualität für Anwendungen im Maschinenbau, Anlagenbau und der Installationstechnik.
